A Magnetic Plate Lifter jelentősen növeli a mágnesesen vezető acélanyagok fogási hatékonyságát. Magja nagy teljesítményű ritkaföldfém anyagból, neodímium vasbórként ismert. A tokmány fogantyújának kézi működtetése megváltoztatja a mágneses rendszert a neodímium vasbóron belül, lehetővé téve a megmunkált munkadarab biztonságos tartását vagy kioldását.
A Magnetic Plate Lifter a mágneses fluxus folytonossága és a mágneses tér szuperpozíciója elve alapján működik. Mágneses áramköre több mágneses rendszerből áll. Ezek a rendszerek a mágneses térerősség változásait hozhatják létre a működő mágneses pólusfelületen relatív mozgásaikkal – akár fokozzák, akár megszüntetik a mágneses erőt –, hogy elérjék a tárgyak megfogását és elengedését. Hazámban az olyan iparágakban, mint a megmunkálás és a szerszámgyártás, a nagy teljesítményű NdFeB ritkaföldfém anyagok megjelenése trendet váltott ki. Egyre nagyobb a hajlandóság az NdFeB permanens mágneses anyagok mágneses rögzítőelemek kifejlesztésére való felhasználása felé, ami a mágneses lemezemelők megjelenését és széles körű elterjedését eredményezi.
Leírás.
Model szám. |
Névleges emelőképesség |
Hengeres emelőképesség |
Lapos felületű emelőképesség |
Max üzemi hőm |
Méretek (mm) |
Önsúly |
Minimális lemezgondolkodás szükséges |
|||
|
(kg) |
(kg) |
(kg) |
(℃) |
L |
B |
H |
R |
(kg) |
(mm) |
ZY-1 |
100 |
30 |
300 |
80 |
95 |
65 |
75 |
145 |
3 |
>4 |
ZY-2 |
200 |
75 |
200 |
80 |
163 |
91 |
90 |
160 |
9 |
>6 |
ZY-3 |
300 |
100 |
900 |
80 |
162 |
92 |
91 |
180 |
9 |
>8 |
ZY-5 |
500 |
150 |
1500 |
80 |
233 |
122 |
118 |
220 |
23 |
>12 |
ZY-6 |
600 |
200 |
1800 |
80 |
233 |
120 |
120 |
220 |
23 |
>15 |
ZY-10 |
1000 |
300 |
3000 |
80 |
260 |
175 |
165 |
285 |
50 |
>25 |
ZY-20 |
2000 |
600 |
6000 |
80 |
386 |
233 |
202 |
465 |
125 |
>40 |
ZY-30 |
3000 |
1000 |
9000 |
80 |
443 |
226 |
217 |
565 |
225 |
>60 |
ZY-50 |
5000 |
1500 |
10500 |
80 |
443 |
226 |
217 |
635 |
250 |
>60 |
Funkció és alkalmazás

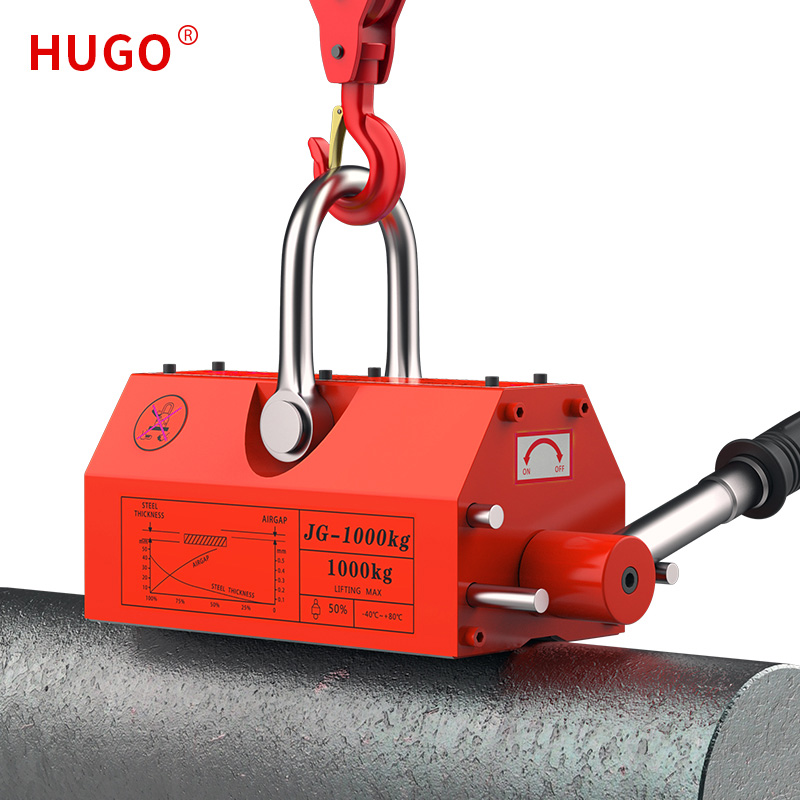

A mágneslemezes emelő kiválóan teljesít a lapos gépalkatrészek és acéltermékek emelésében és szállításában, így értékes eszköz az olyan iparágakban, mint a penész- és gépi feldolgozás. Alkalmazásai különböző helyszíneken, például megmunkálóközpontokon, hajóépítő üzemekben és gépgyártó üzemekben terjednek ki.
Kialakítása a folyamatos mágneses fluxus fenntartásának és a mágneses mezők hatékony egymásra helyezésének elvén gyökerezik. Ez a kialakítás biztosítja a tárgyak biztonságos kezeléséhez és manőverezéséhez való alkalmasságát, igazodva a megmunkálásban és a szerszámgyártásban részt vevő iparágak igényeihez.
Részletek

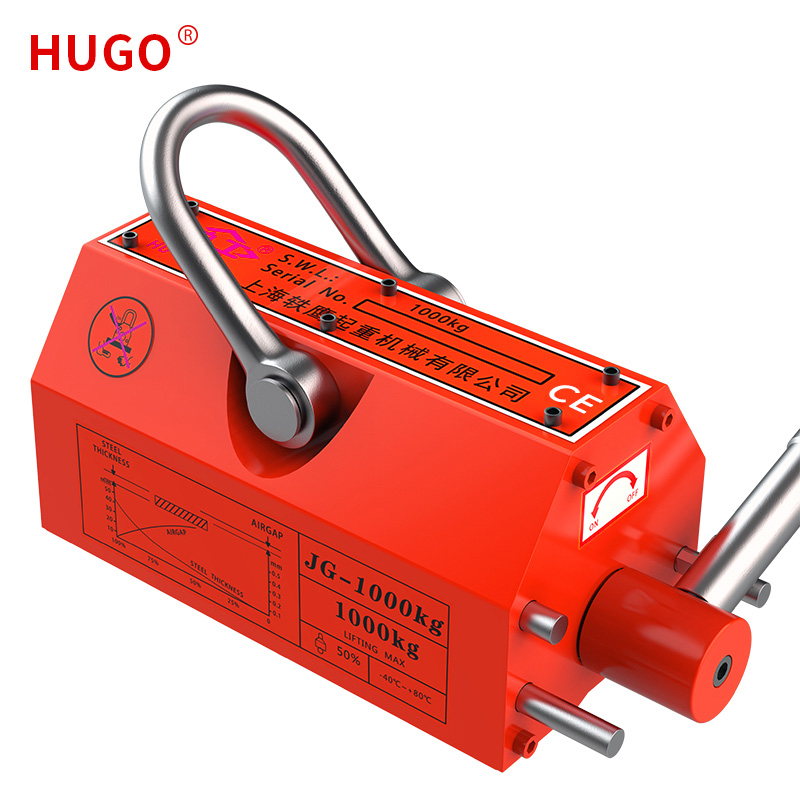

A mágneses emelő korróziógátló horganyzott emelőgyűrűje erős teherbírással rendelkezik és biztonságot nyújt

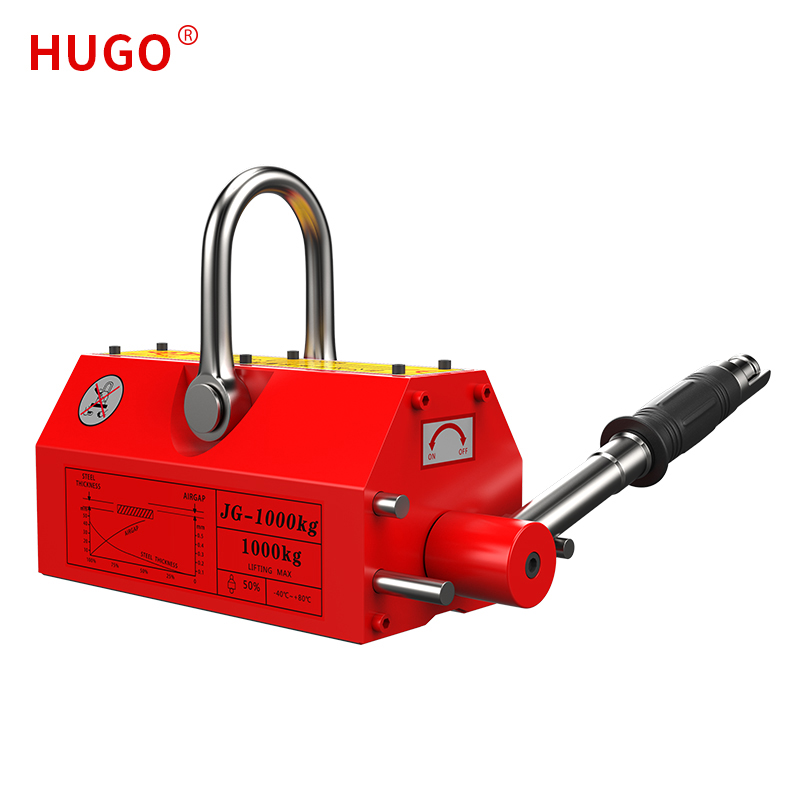

A mágneses felfüggesztés ötvözött acélrúdját nem könnyű meghajlítani, és a csúszásmentes fogantyú biztosítja a kényelmet használat közben
A mágneses emelő biztonsági csavarja rögzített fogantyúként működik, és javítja a munka hatékonyságát és biztonságát
A mágneses daru használati modell forgó tengelye munkatakarékos és rugalmasan forog.
