A permanens mágneses emelő ideális lapos gépalkatrészek és acéltermékek emelésére és mozgatására, így különösen hasznos a szerszám- és gépi feldolgozásban részt vevő iparágakban. Az ilyen típusú emelők széles körben alkalmazhatók különféle helyszíneken, például megmunkáló központokban, hajóépítő üzemekben és gépgyártó üzemekben.
Az állandó mágneses emelő a mágneses fluxus folytonosságának és a mágneses tér szuperpozíciójának elvei alapján működik. Kialakítása több mágneses rendszert tartalmaz a mágneses áramkörön belül. E rendszerek közötti relatív mozgás lehetővé tételével a mágneses tér erőssége a működő mágneses pólusfelületen vagy növekedhet, vagy csökkenhet, megkönnyítve a tárgyak megtartását vagy elengedését.
Hazámban a megmunkálásban, a szerszámgyártásban és a kapcsolódó iparágakban elterjedt a nagy teljesítményű NdFeB ritkaföldfém anyagok használata. Ez a tendencia magában foglalja az NdFeB állandó mágneses anyagok felhasználását mágneses rögzítések kifejlesztéséhez, ami a mágneses lemezemelők megjelenéséhez vezet.
Leírás.
Model szám. |
Névleges emelőképesség |
Hengeres emelőképesség |
Lapos felületű emelőképesség |
Max üzemi hőm |
Méretek (mm) |
Önsúly |
Minimális lemezgondolkodás szükséges |
|||
|
(kg) |
(kg) |
(kg) |
(℃) |
L |
B |
H |
R |
(kg) |
(mm) |
ZY-1 |
100 |
30 |
300 |
80 |
95 |
65 |
75 |
145 |
3 |
>4 |
ZY-2 |
200 |
75 |
200 |
80 |
163 |
91 |
90 |
160 |
9 |
>6 |
ZY-3 |
300 |
100 |
900 |
80 |
162 |
92 |
91 |
180 |
9 |
>8 |
ZY-5 |
500 |
150 |
1500 |
80 |
233 |
122 |
118 |
220 |
23 |
>12 |
ZY-6 |
600 |
200 |
1800 |
80 |
233 |
120 |
120 |
220 |
23 |
>15 |
ZY-10 |
1000 |
300 |
3000 |
80 |
260 |
175 |
165 |
285 |
50 |
>25 |
ZY-20 |
2000 |
600 |
6000 |
80 |
386 |
233 |
202 |
465 |
125 |
>40 |
ZY-30 |
3000 |
1000 |
9000 |
80 |
443 |
226 |
217 |
565 |
225 |
>60 |
ZY-50 |
5000 |
1500 |
10500 |
80 |
443 |
226 |
217 |
635 |
250 |
>60 |
Funkció és alkalmazás
A mágneslemezes emelőt kifejezetten lapos gépalkatrészek és acéltermékek emelésére és mozgatására tervezték, így rendkívül hasznos a szerszám- és gépi feldolgozásban részt vevő iparágakban. Általában különféle helyszíneken, például megmunkáló központokban, hajóépítő üzemekben és gépgyártó üzemekben használják. Ez az emelő a mágneses fluxus folytonosságának és a mágneses tér szuperpozíciójának elve alapján működik. Kialakítása és funkcionalitása ezen elvek köré összpontosul, hogy lehetővé tegye a tárgyak hatékony emelését és szállítását az említett iparágakban.
Részletek
A nagy teljesítményű mágneses anyagok felhasználásával ez a készülék kompakt méretet, kisebb súlyt és megnövelt tartószilárdságot ér el.
Fokozott biztonsági intézkedésekkel büszkélkedhet, a maximális húzóerő háromszorosa a névleges emelőerőnek. Ezenkívül a fogantyúkapcsolója ergonomikus kialakítású biztonsági gombbal, amely lehetővé teszi az egykezes kezelést.

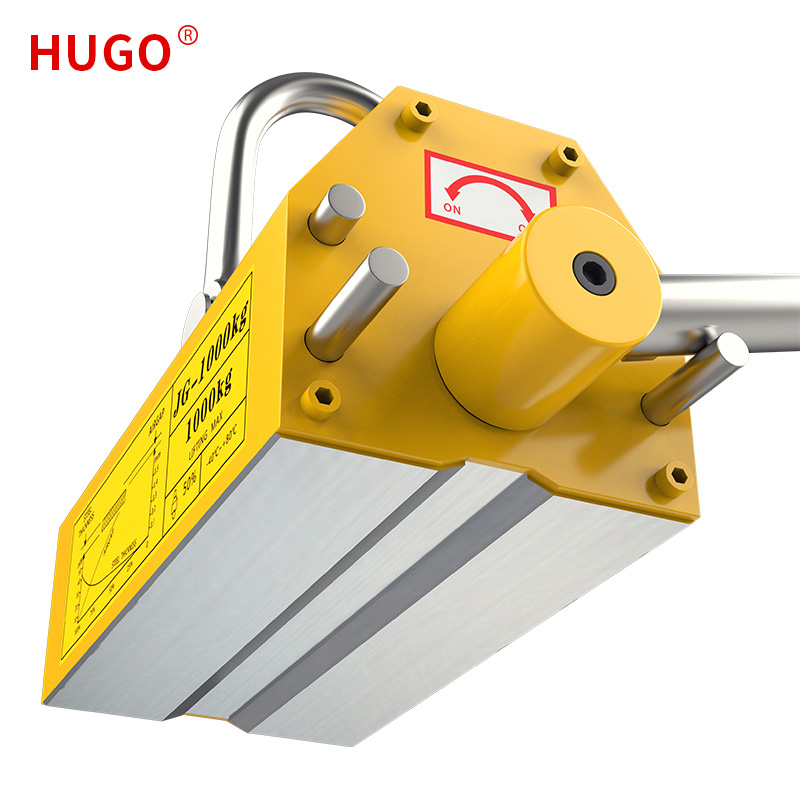

A "V" hornyos kialakítású alsó felület megkönnyíti a kerek acél és acéllemezek emelését. Sokoldalú alkalmazásai kiterjednek az acél emelésére és mozgatására, a lapos mechanikai alkatrészek manipulálására és a különféle csiszolóanyagok beszerelésére.
A korróziógátló horganyzott emelőgyűrű robusztus teherbíró képességről gondoskodik, ami biztosítja a biztonságot működés közben.
A mágneses felfüggesztés ötvözött acélrúdját nem könnyű meghajlítani, és a csúszásmentes fogantyú biztosítja a kényelmet használat közben
A mágneses emelő biztonsági csavarja rögzített fogantyúként működik, és javítja a munka hatékonyságát és biztonságát
A mágneses daru használati modell forgó tengelye munkatakarékos és rugalmasan forog.
